導入事例

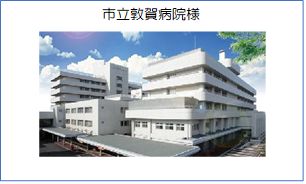

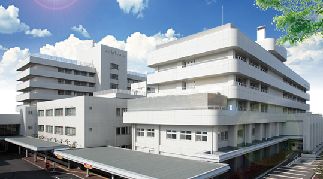

敦賀市民病院 様
室温と薬用冷蔵庫を同時計測

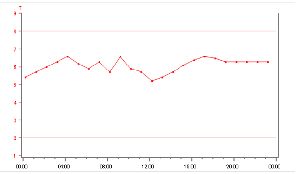

冷蔵庫の温度データです。記録周期は1時間毎です
薬用冷蔵庫を新規導入時のタイミングで設置して頂きました

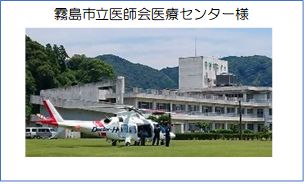

霧島市立医師会医療センター 様

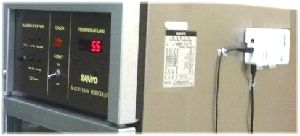

冷蔵庫に設置した画像です
冷蔵庫の温度データです。記録周期は5分。温度変化の少ない安定した動作を確認できます
調剤室と3台の冷蔵庫にご利用頂いております
上越市の知命堂病院様
医薬品保管用冷蔵ショーケースにセンサー中継ぎケーブルを使用して温度センサーを設置しています。扉に隙間が空きますとアラームが発生するとの事なので中継ぎケーブルを使用しても問題はないと判断できます。

1日温度グラフです。3℃から8℃の間に保つようコントロールされている事が分かります。 平均温度は5℃から6℃未満です。記録周期は5分の設定です。医薬品保管専用の冷蔵ショーケースの温度コントロールは激しい動きを繰り返していることが分ります

薬剤部において医薬品を保管する冷蔵庫2台と薬局内の温度・湿度の監視にご利用頂いています。 2013年8月より3ヶ月間の評価を頂きその年の11月から本格導入で連続稼動しています
大阪市の山本第三病院様
医薬品保管用冷蔵庫の横にモニタボックスを設置しています。観音開き型の扉にセンサー中継ぎケーブルを使用して温度センサーを設置しています

1日温度グラフです。記録周期が30分の設定なので緩やかな温度コントロールに見えますが記録周期を5分に変更すれば上の画像と同じグラフになると思われます

薬剤部において医薬品を保管する冷蔵庫と薬局内の温度・湿度の監視にご利用頂いています。無線LANでのインターネット接続です。
2013年10月より連続稼動しています

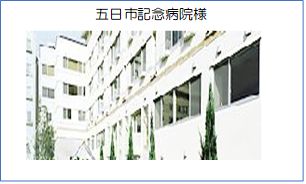

広島市の五日市記念病院様
臨床薬剤科においてご利用頂いています。無線LANでのインターネット接続です。2014年2月初めからの運用です
西宮市苦楽園のワインショップ
松屋様
ワインセラーの扉の引き戸に間から中継ぎケーブルを使用して温度センサーを設置しています

1日温度グラフです。4℃から13℃の間に保つようコントロールされています。平均温度は10℃から12℃未満です。記録周期は10分です ワインセラーの温度管理に利用頂いています。2014年2月初めからの稼動です。
京都府久御山町の
フラワーショップSAHO 様
生花保管用冷蔵ショウケースにセンサー中継ぎケーブル使用して温度センサーを設置しています。重い引き戸なので扉の開閉でケーブルが損傷しないかと思いましたが問題なく使用できています 7℃から12℃の範囲で温度コントールされている事が分ります。医薬品冷蔵庫、ワインセラーとは違い生き物なので温度変化を少なくしていると思えます。記録周期は10分です 生花の保管用に冷蔵ショウケースを入れ替えられました。その温度管理にご利用頂いています。2014年3月28日からの稼動です


質問と回答

この欄で紹介します内容はORMSをお客様に提案した時に戻って参りました質問と、その回答です。質問があった時点で既に解決していたもの、その後に対応したものがございますが、開発中のものを除き、すべて製品に反映しております。ここに掲載されていない質問事項、ご意見、要望などをお寄せ頂ければ、前向きに対応します。
尚、文中にORMSとありますのはOBJECT Remote Monitor Systemの略称です


質問 回答内容 解決手法

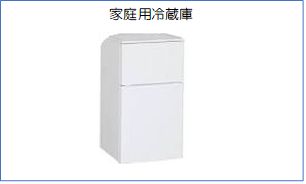

家庭用冷蔵庫に使用できますか?
冷蔵庫扉の隙間から温度センサーを冷蔵庫庫内に設置できる中継ぎケーブルを用意しています。このケーブルの厚みは0.1mmで冷蔵庫内の冷気が漏れない事は確認しています。


写真のフィルム中継ぎケーブルは
試作品につき製品とは異なります
ドアの隙間から厚み0.1mmのフィルム状ケーブルを使って冷蔵庫の中に温度センサーを入れた画像です。ドアパッキンの性能によっては完全に閉まらず冷気が漏れる事は考えられますので、事前にテストは必要かと思います。
但し家庭用の冷蔵庫の場合、設定温度の維持保証していないのと、外気温に左右されますのでエアコンの運転状況により冷蔵庫の出力を調整する必要があると思われます。
温度・湿度はグラフで閲覧できるのですか? グラフには2通りあり、0時から24時までのデータ閲覧グラフと、直近1時間の最新グラフデータを用意しています。表示方法は折れ線グラフです。 データ閲覧では1日の24時間を横軸としてオプション設定で指定された記録周期のグラフを見る事ができます。また1週間、1ヶ月と時間軸を変更して閲覧も可能です
最新グラフは直近から1時間前のデータを見る事ができます。サンプリング周期は1分です。リアルタイムな測定データの確認ができます。
保健所に提出できる資料の作成は可能ですか? 1ヶ月間の最低値・平均値・最大値の統計グラフデータと表を印刷できます。また他の表計算ソフト等にデータを転用できるようCSVファイルでダウンロードもできます


データ閲覧グラフで1ヶ月表示に変更しますと、1ヶ月間の統計データに変わります。最低、平均、最大のグラフ表示と日々の記録表が表示されますので、印刷ボタンをクリックする事で保健所に提出可能な印刷物を得ることができます。また期間を設定してCSVデータのダウンロードも可能です
計測は何分毎ですか? 計測は1分毎です。サーバ側ではモニタボックスから1分毎に送られてくるデータを最新グラフに表示します。閲覧グラフとCSVはオプションで設定された記録周期で表示及び記録します。 最新グラフは1分毎にある●点部分がサンプリングポイントです。データ閲覧グラフとCSVはオプションで設定された記録周期の●点部分のデータを記録します。記録周期から外れたデータは削除されます。(*)
尚、記録周期は5分/10分/15分/20分/30分/60分から選択します。
*
異常データを検知した場合は、記録周期に関係なく、異常検出時点のデータが記録されます。
また、異常から正常に復帰した場合も記録周期に関係なく、復帰検出時点のデータが記録されます。
異常データとはオプションで設定します監視範囲を超えたデータです
停電発生時の対策は? ORMSはバッテリーバックアップ装置を持ちませんので、停電時の対応はございません。ORMSのACアダプタに無停電装置を介在されては如何でしょうか 左の画像はAPS社の無停電電源装置です。100V50W時で18分間の電源バックアップを受ける事ができます。ORMSのACアダプタは最大で40W未満なので24分と メーカの仕様書から確認できます。(実際の消費電力は40W にならないと思います)
価格は4,000円前後の様です
ネットワーク障害が発生した時の対策は? ネットワーク障害が発生した時点からサーバへのアップロードデータはORMSのシステムメモリカードに保存されます。ネットワークが復旧した時点でアップロードを再開します 左の画像はモニタボックスです。正常稼動時はケース上面の赤と緑のLEDが点灯しています。ネットワーク障害が発生しますと緑のLEDは短く点滅を繰り返しますので状況確認ができます

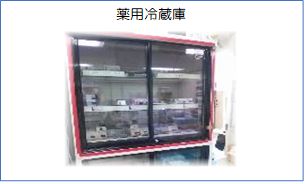

既に設置している薬用冷蔵庫に使用できますか? 薬用冷蔵庫の背面にセンサー等を挿入できる開口部はございませんでしょうか?
もし開口部が無ければ家庭用冷蔵庫で紹介しましたセンサー中継ぎケーブルを使っては如何でしょうか。

ORMSを評価頂いていますお客様のところにある薬用冷蔵庫(左画像)には温度センサー等を挿入できる開口部がありました。その穴からセンサーを挿入する事で対応できました。
因みにモデルとなった薬用冷蔵庫ですがパナソニックのMPR-3621DCRで
湿度計はどの様な仕様でしょうか? 相対湿度です。計測時点の飽和湿度に対する湿度の割合を表しています。湿度を計測しているセンサーはSensirion 社製、温度・湿度センサーのSHT71です。このセンサーのデータと毛質計のデータと比べて見ましたところ殆ど違いはありませんでした。参考に使用しました毛質計はこちらです
異常監視方法を教えてください 上限値、下限値の範囲内を正常値とし、この範囲を超えた時、アラーム通知機能が動作します。通知機能にはパソコンでのビープ音の鳴動とアラームメールの発信です。またCSVデータに異常があった事が記録されます

データ監視の上限値、下限値の設定と、異常発生時のアラーム通知機能のON/ OFFはオプションで行います。アラーム通知機能のパソコンでのビープ音はTOP画面の時にのみ鳴動します。アラームメール発信先は最大5箇所です。
上限下限の設定範囲はグラフ横軸で確認する事ができます。
異常があれば携帯へ連絡がくるのでしょうか? アラーム通知のメール発信によって可能です。発信先は最大5箇所まで設定できます。またセンサー毎に設定できますので一人に集中してメールが届く事態を避ける事ができます。
異常データを検知してアラーム通知が働きますと自動的にアラーム機能はOFFになり頻繁にアラームメールが発信される事はありません。

アラーム発生時のメール通知先はセンサー毎に用意されています。
設定はROSE(サーバー)のメニューバーからです
CSVデータにエラーは
記録されますか?
オプションで設定した範囲を超えた、または下回ったデータは異常データとして記録します。記録周期の設定にかかわらず、異常データを検知
した時点と、異常から復帰した時点のデータが記録されます。
無線LANに対応できますか? 対応可能です。一般市販品のUSB無線LANアダプタとアクセスポイントとなる無線ルータを使用します。従いましてお客様のネットワーク環境にルータ2段構えの接続となります。
当方は固定IPですが対応可能でしょうか?
標準はIP自動取得ですが固定IPにも対応しております。但し、モニタボックスの固定IPの設定は、こちらで対応しますので、IPアドレス、Default gateway、DNSの情報提供が必要です。
測定するところにパソコンは必要ですか? パソコンは必要ありません。モニタボックスからインターネットに繋ぐ環境があればOKです。但しデータを閲覧するにはパソコンは必要です。尚、閲覧にはタブレット、スマートホンでもOKです
院内から外にデータを出す事ができません
イントラネットタイプの製品を用意しています。インターネットタイプのROSE(データサーバ)をモニタボックスで稼動させる事で実現しています。但しアラーム機能のメール通知機能はありません。またORMSを起動する時は時計合わせが必要です。イントラネットタイプの製品はこちらをご覧下さい
サーバー管理料を教えて下さい インターネットタイプの製品には1年間のサーバ管理(利用)料が含まれています。1年目以降は1年毎に更新が必要です。サーバ利用料はセンサーの個数で決ります。詳細は製品ページ、ROSEレンタルの表をご覧下さい
お年寄りの見守りサービスに使えないでしょうか?
モニタボックスには温度、湿度センサー以外に人体から発する赤外線を捉える赤外線センサーを接続できます。まだソフトウェアが未対応なので製品はございませんが、ご要望の機能に対応できるのではと考えます。また炎センサーとセットにすれば火災報知装置と兼用できるのではと考えたりします。

温度センサーの動きを見ていますと、室内に人が居られますと室温の変化があります。但しその動きでもって確実な見守りサービスに使えるかどうか評価テストしてみなければ分りません。やはり確実なのは人体から発する赤外線を捉える赤外線センサーではと思います。監視カメラではプライバシーの問題がありますので、この様なセンサーで対応できれば一番良いのではと思います。
